隨著智能網聯汽車的快速發展，OTA（Over-the-Air）技術已成為車輛軟件升級的核心手段。為滿足日益嚴格的法規要求和技術挑戰，同星智能（TOSUN）基于ISO 24089和GB 44496標準，推出了一套云管端一體化OTA HIL測試系統，實現對OTA全流程的合規、高效、自動化驗證。

一、OTA測試的背景與法規依據

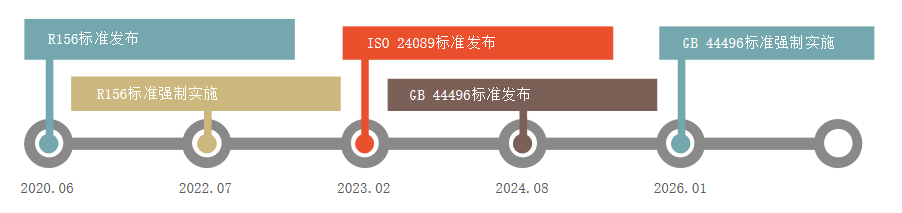

國際與國內主要法規如UNECE R156、ISO 24089以及中國的強制性國標GB 44496，共同構建了智能網聯汽車軟件升級的標準化框架。GB 44496作為中國首項OTA強制性國家標準，明確提出了端到端加密、數字簽名、安全隔離、斷電恢復等關鍵技術要求，是車輛上市的必要條件。

二、同星OTA HIL測試內容

同星OTA測試系統提供從零部件到整車的全棧測試能力，涵蓋以下七大測試類型：

法規符合性測試：驗證符合ISO 24089、GB 44496等標準，包括升級前車輛狀態檢測等強制性條款；

OTA功能測試：包括升級包下載、多ECU刷寫、安裝進度上報與用戶中斷恢復能力等OTA全鏈路基礎功能，覆蓋正向升級與升級異常場景；

OTA性能測試：評估資源占用與時效性，包括網關負載、CAN FD 總線利用率、單ECU刷寫耗時及多ECU并行升級表現；

OTA安全測試：依據ISO 21434、GB 44495，測試中間人攻擊、重放攻擊、安裝包篡改等威脅場景；

OTA可靠性測試：模擬極端工況，如連續多次斷電恢復、持續多ECU刷寫、高低壓/不同ECU交互測試、電源波動及弱網/無網測試等環境；

OTA故障測試：建構多維測試矩陣，包含下載過程中斷網測試、刷寫過程中斷電測試、刷寫過程中制動故障測試等；

用戶體驗測試：量化評估升級提示清晰度、進度預估準確性及多模態交互同步（語音/屏幕/APP），收集并反饋優化流程。

三、系統架構：從零部件到實車的全覆蓋

OTA HIL系統硬件架構：

同星提供多種OTA HIL測試設備方案，適應不同測試層級：

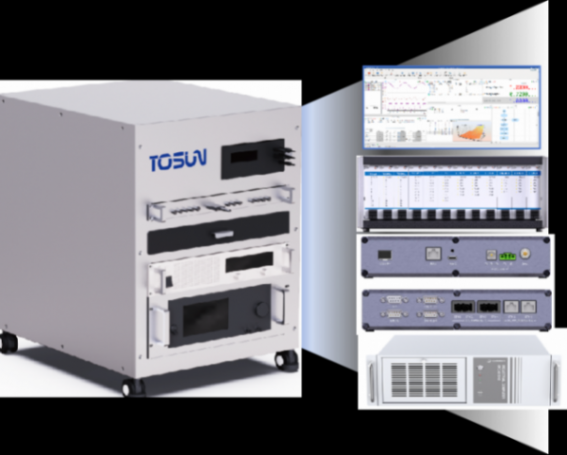

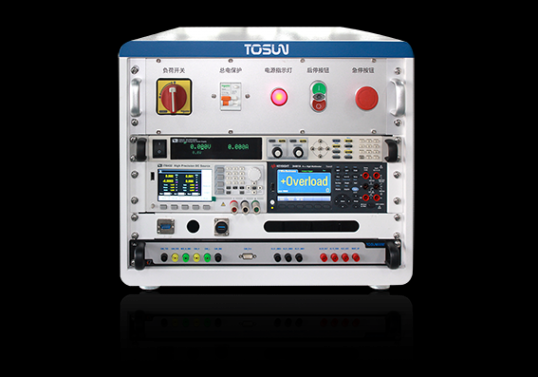

1、單節點BT協議一致性測試方案

由標準機柜、總線協議一致性測試板卡、程控電源及TSMaster上位機構成，實現ECU的UDS/DoIP協議刷寫協議一致性驗證與故障注入測試。

2、零部件級OTA測試方案

由標準機柜、屏蔽箱及TSMaster上位機構成，實現ECU的全功能、全EEA架構的OTA刷寫過程驗證與故障模擬測試。

3、系統級OTA測試方案

集成HIL測試機柜、屏蔽箱、LabCar臺架、上位機、無線網絡信號控制、多域控制器仿真環境與程控電源等設備，完成跨ECU協同升級的時序同步與網絡負載驗證。

4、實車級OTA測試方案

通過便攜式總線記錄儀與云端任務管理系統聯動，實現批量推送前的OTA場景復現與回歸測試。

OTA HIL系統軟件架構：

OTA HIL的軟件架構基于TSMaster虛擬儀器軟件平臺構建，提供從底層硬件控制到云端協同的全棧式測試能力，包含用戶交互層、系統應用層、虛擬硬件仿真層的三層式OTA系統開發與測試平臺。

四、OTA HIL測試應用場景

性能測試：監測總線負載、Flash寫入速率、多ECU并行升級能力；

故障測試：模擬電源中斷、網絡閃斷、惡意攻擊等場景；

實車監控：同步采集電氣狀態、網絡通信、HMI響應等信號；

多車測試：支持集群并發升級，驗證系統擴展性與魯棒性。

總結：

同星智能云管端一體化OTA HIL測試解決方案，實現了對OTA全流程的自動化、系統級驗證，從根本上提升了測試效率與覆蓋率，顯著降低了實車路試的成本與風險。該方案是確保現代智能網聯汽車軟件質量、功能安全及網絡安全的關鍵基石，為車企在軟件定義汽車時代的敏捷迭代與可靠發布提供了強大的技術保障。
